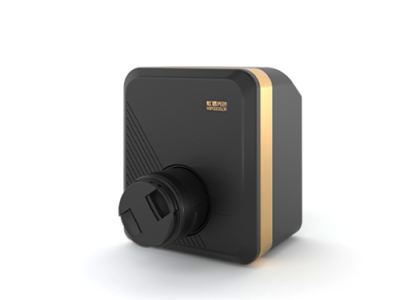

CXS-2600/6100是杭州虹谱光色自行研制的高精度成像色度计，采用SONY背照式CMOS传感器，高精度匹配的CIE XYZ滤光片，两级TEC半导体制冷技术，可工作在设定的恒温环境，从而大幅降低了传感器的噪声，获得了极佳的信噪比，测量结果不随环境温度变化。可满足汽车、显示、照明、电子等行业的发光按键符号、发光键盘、屏幕背光等各种发光器件的测试需求，配套软件人性化设计。配置佳能定焦镜头，可实现自动对焦和电子光圈选择，大、中、小三档光圈可实现约三个数量级的亮度切换，极大的提高了亮度测量范围。
主要技术特点：
●严格匹配CIE XYZ的滤⾊⽚，精确获取真实准确的亮度、⾊度数据；
●两级TEC半导体制冷技术，可工作在设定的恒温环境；
●自动对焦和电子光圈可更换镜头；
●多种配置，可根据用户的需求和使用场景选择不同分辨率，配置不同镜头，为客户提供符合需求的、性价比最高的解决方案；
●丰富软件功能，单点、多点、区域的亮度和色度均匀性分布伪彩色图等，各参数可设定上下限判定；
●配备输入输出IO接口，与客户的PLC等自动化设备进行触发测试，输出合格或不合格（PASS/NG）指示，提供第三方开发的SDK软件包。
技术指标：
型号 | CXS-2600 | CXS-6100 |
传感器类型 | SONY 背照式CMOS | |
像素分辨率 | 2600万 6224× 4168 | 6100万 9568× 6380 |
靶面尺寸 | 1.8" ,23.4(H) × 15.67(V) mm | 2.7"，36.0(H) × 24.0(V) mm |
像素尺寸 | 3.76×3.76μm | 3.76×3.76μm |
亮度范围 | 0.001-1000,000,000cd/m2（带选配的ND衰减片） | |
亮度精度 | 一级，±3%（标准A光源条件下） | |
重复性精度 | ±0.1%（大于100cd/m2测试条件下） | |
亮度精度 | ±3%（标准A光源条件下） | |
色度精度 | dx，dy：±0.003（标准A光源条件下） | |
冷却方式 | 两级半导体制冷+风冷 | |
ADC 位深 | 16 bit | |
数据接口 | USB3.0 | |
供电电源 | DC12V/3A | |
尺寸 | 160×188×136mm（不含镜头） | |
重量 | 3.0 kg | |
场景应用：
●LCD/OLED/LED显示屏的亮度/色度/均匀性测试；
●BLU背光亮度/色度/均匀性测试；
●汽车/航空仪表盘，发光字符按键；
●发光键盘亮度色度测试；
●照明测试，灯具、室内、道路、隧道等；
软件功能：
丰富软件功能，单点、多点、区域的亮度和色度均匀性分布伪彩色图等，单次，连续测试及流水线测试模式，各参数可设定上下限判定。
