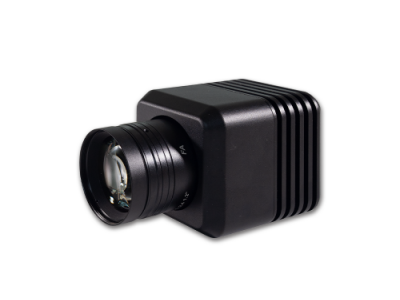

CX-500微型成像亮度计具备500W像素，高精度V（λ）修正，具有体积小，分辨率高，精度高等特点，多重曝光技术实现非常高的动态范围，适合测量AR/VR等成像设备的亮度、鬼影分析。用于测量Led模块，灯,灯具，显示器,街道亮度和其他光源的亮度、亮度分布及均匀度。
主要技术特点：
1、使用CMoS图像传感器和高级v-lambda滤镜
2、具有数百万个探测器点矩阵，能捕获整个场景，同时测量每个点的亮度
3、一次操作即可快速测量多个点
4、高分辨率和高灵敏度
技术指标
●成像分辨率 : 2448x2048（FUHD.23MPix）
●A/D转换A/D : 12位
●测量范围 : 0.01cd/m2-10000cd/m2
●分辨率 : 0.01cd/m2
●动态范围 : 1:1000000
●镜头焦距 : 50mm （可根据要求提供 Available on request）
●最小工作面积 : 86mmx55mm （距离440mm ）
●光谱相应不确定性 : A级（F1） < 3%
●积分时间 : 50ps~30s
●传感器类型:高精度V（入）修正的CMOS V（入）
●对焦距离 : 440mm〜8
●尺寸［高x宽x长］ : 86mm x90mmx 156mm
●重量 : 1200g
●PC连接 PC : USB 3.0
●供电 : USB
场景应用：
●LCD/OLED/LED显示屏的亮度/色度/均匀性测试；
●BLU背光亮度/色度/均匀性测试；
●汽车/航空仪表盘，发光字符按键；
●发光键盘亮度色度测试；
●照明测试，灯具、室内、道路、隧道等；
配套镜头选型表
镜头焦距 | 50mm | 25mm | 16mm(标配) | 12mm(广角) | ||||
光学畸变 | 0.01% | 0.04% | 0.07% | 0.39% | ||||
视角 | 水平 | 垂直 | 水平 | 垂直 | 水平 | 垂直 | 水平 | 垂直 |
16.1° | 11.8° | 31.6° | 23.4° | 47.7° | 35.9° | 61.0° | 46.7° | |
工作距离 | 测量目标尺寸（mm） | |||||||
100mm | - | - | - | - | 88 | 65 | 118 | 86 |
150mm | - | - | 85 | 62 | 132 | 97 | 177 | 129 |
250mm | 71 | 52 | 141 | 103 | 221 | 162 | 394 | 216 |
400mm | 113 | 83 | 226 | 166 | 353 | 259 | 471 | 345 |
500mm | 141 | 103 | 283 | 207 | 442 | 323 | 589 | 431 |
1000mm | 283 | 207 | 565 | 414 | 883 | 647 | 1178 | 863 |
2000mm | 565 | 414 | 1413 | 1035 | 1766 | 1294 | 2355 | 1725 |
